СУ-1УCК — передатчик видеосигнала

  Версия для печати
СУ-1УCК

Полное описание

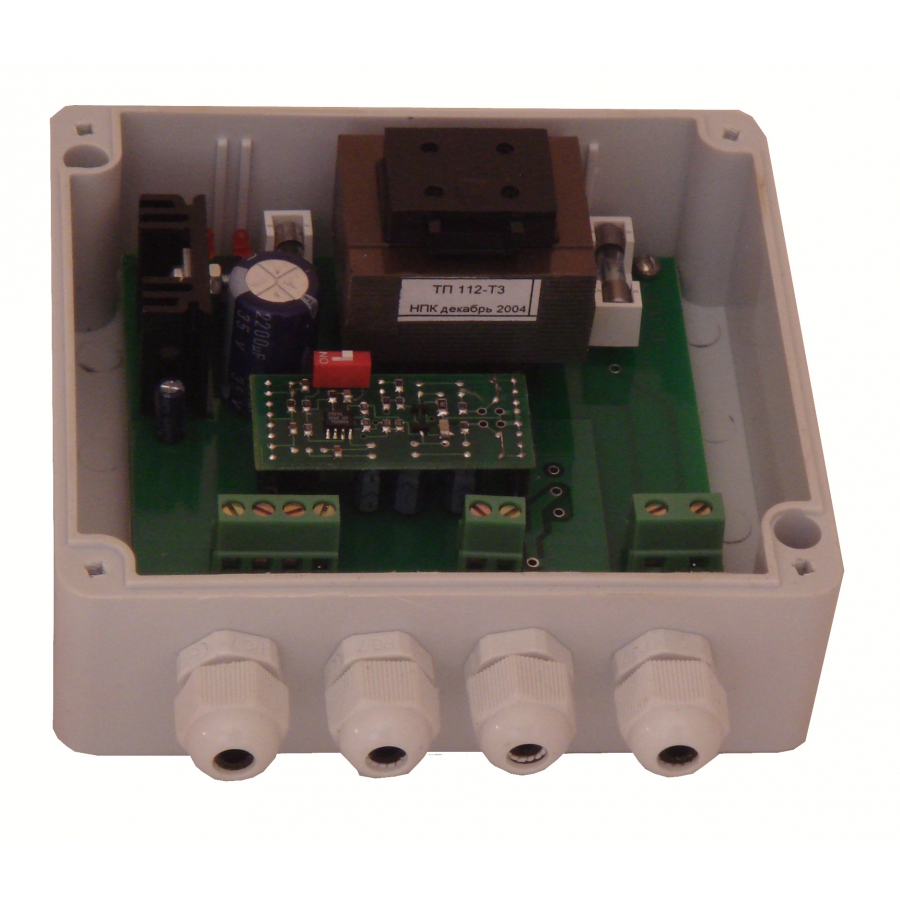

СЕБОКС, СУ-1УCК; Активный передатчик видеосигнала по витой паре без грозозащиты. Герметичн. коробка с кабельн. гермовводами (4 шт.), для установки на улице, питание 220 В, 50 Гц, питание внешней камеры (12 В., 250 мА). Крепление кабелей на плате под колодки, габариты 125 х 115 х 58 мм3, в остальном аналогичен СУ-1. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным приемником ДУ-1 (1800 м при разрешение 400 ТВ линий и амплитуде выходного сигнала 1 В, 2500 м при разрешение 250 ТВ линий и амплитуде выходного сигнала 0.8 В).

5739

5343 руб.

4948 руб.


В корзину

Если Вы заметили неточность или ошибку в описании и/или характеристиках, пожалуйста, сообщите нам — выделите фрагмент текста и нажмите Ctrl+Enter
Система Orphus



Смотрите в этом разделе:

МСУ-1 - СЕБОКС, МСУ-1; Одноканальный активный модуль видеопередатчика без грозозащиты. Габариты – 47 х 22 х 14 мм3.

СУ-1Р - СЕБОКС, СУ-1Р; Активный передатчик видеосигнала по витой паре без грозозащиты. Видеопередатчик, в корпусе BNC разьема, для установки на BNC разьем видеокамеры; I потр. (12 В) – 30 мА, габариты – длина 43 мм диаметр 19 мм., в остальном аналогичен СУ-1. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным приемником ДУ-1 (1800 м при разрешение 400 ТВ линий и амплитуде выходного сигнала 1 В, 2500 м при разрешение 250 ТВ линий и амплитуде выходного сигнала 0.8 В).

СУ-1РГ - СЕБОКС, СУ-1РГ; Активный передатчик видеосигнала по витой паре с грозозащитой. Видеопередатчик, в корпусе BNC разьема, для установки на BNC разьем видеокамеры; I потр. (12 В) – 30 мА, габариты – длина 55 мм, диаметр 19 мм, в остальном аналогичен СУ-1Р. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным приемником ДУ-1Г (1500 м при разрешение 400 ТВ линий и амплитуде выходного сигнала 1В, 2100 м при разрешение 250 ТВ линий и амплитуде выходного сигнала 0.8 В).

ДУ-2Г - СЕБОКС, ДУ-2Г; Активный приемник видеосигнала по витой паре с грозозащитой увеличенной дальности передачи сигнала. Корпусной для установки в помещении, 1 в/вх - 1 в/вых, V пит. 12...20 В, I потр. (12 В) – 30 мА, коэфф. усиления – 0..6 раз, V вых. в/сигнала – 3 В, полоса пропускания (не менее) – 0...7 Мгц, коэффициент ВЧ коррекции на 6 МГц – 1...10 раза (0...20 дБ), коэффициент СЧ-коррекции на 100 кГц– 1...10 раза (0..20 дБ), R вых.– 75 Ом, пласмассовый корпус – 90 х 65 х 35 мм3., защита по входу питания от переполюсовки, функция грозозащиты. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным передатчиком СУ-2Г (2200 м. при разрешение 400 ТВ линий и амплитуде выходного сигнала 1В, 2900 м при разрешение 200 ТВ линий и амплитуде выходного сигнала 1В).

МСУ-1Г - СЕБОКС, МСУ-1Г; Одноканальный активный модуль видеопередатчика с грозозащитой. Габариты – 47 х 22 х 14 мм3.

ДУ-2ТГ - СЕБОКС, ДУ-2ТГ; Активный приемник видеосигнала по витой паре с грозозащитой увеличенной дальности передачи сигнала. Плата в термотрубке с колодками, для установки в помещении, габариты – 42 х 62 х 16 мм3, в остальном аналогичен ДУ-2Г. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным передатчиком СУ-2Г (2200 м. при разрешение 400 ТВ линий и амплитуде выходного сигнала 1В, 2900 м при разрешение 200 ТВ линий и амплитуде выходного сигнала 1В).

СУ-1Т - СЕБОКС, СУ-1Т; Активный передатчик видеосигнала по витой паре без грозозащиты. Плата в термотрубке с колодками, для установки в помещении, габариты – 42 х 50 х 13 мм3, в остальном аналогичен СУ-1. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным приемником ДУ-1 (1800 м при разрешение 400 ТВ линий и амплитуде выходного сигнала 1 В, 2500 м при разрешение 250 ТВ линий и амплитуде выходного сигнала 0.8 В).

СУ-2ТГ - СЕБОКС, СУ-2ТГ; Активный передатчик видеосигнала по витой паре с грозозащитой увеличенной дальности передачи сигнала. Плата в термотрубке с колодками, для установки в помещении, габариты – 42 х 62 х 16 мм3, в остальном аналогичен СУ-2Г. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным приемником ДУ-2Г (2200 м. при разрешение 400 ТВ линий и амплитуде выходного сигнала 1В, 2900 м при разрешение 200 ТВ линий и амплитуде выходного сигнала 1В).

СУ-1УCКГ - СЕБОКС, СУ-1УCКГ; Активный передатчик видеосигнала по витой паре с грозозащитой. Полностью аналогичен СУ-1УСК с доп. функцией грозозащиты по в/выходу и 5-ю гермовводами. Дальность передачи видеосигнала по кабелю ТПП Nх2х0.5 совместно с активным приемником ДУ-1Г (1500 м при разрешение 400 ТВ линий и амплитуде выходного сигнала 1В, 2100 м при разрешение 250 ТВ линий и амплитуде выходного сигнала 0.8 В).

ДУ-1Г - СЕБОКС, ДУ-1Г; Активный приемник видеосигнала по витой паре с грозозащитой. Видеоприемник. Полностью аналогичен ДУ-1 с доп. функцией грозозащиты по в/входу.
