Технологии Pyronix

 Blue Wave технология

BWT (Blue Wave Technology) Блю вэйв технология

Новейшая разработка Pyronix, основанная на сложных алгоритмах обработки принятой информации для снижения уровня ИК-шумов. Обеспечивает небывало стойкий иммунитет к ложным срабатываниям извещателя.

BWT включает два ключевых компонента:

  1. Новая трехмерная система оптики (3D optics) позволяет прекрасно сфокусировать инфракрасное излучение на пироэлектрический сенсор. BWT четко идентифицировать положительный и отрицательный края сигнала.
  2. Используется сложное программное обеспечение, вложенное в микропроцессор для обработки полученной информации от пироэлектрического сенсора. Результат этой комбинации — снижение шума сигнала при его усилении и поэтому лучший иммунитет к ложным срабатываниям.

  3. Синий LED-индикатор у цифровых датчиков серии KX, указывает на наличие в данном детекторе Blue Wave Technology (BWT).
 IFT (Independent Floating Threshold)TM (независимые плавающие пороги)

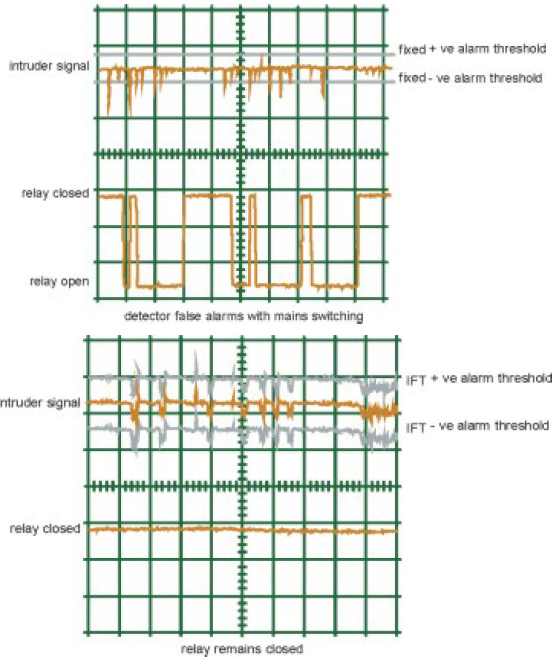

IFT (Independent Floating Threshold)™ — Независимые плавающие пороги

Революционный метод, который получил самые высокие отзывы экспертов во всем мире.

Суть метода IFT состоит в следующем. Известно, что при перемещении человека внутри зоны обнаружения на выходе сенсора датчика образуется электрический сигнал, который лежит в области частот от 0,1 до 10 Гц. Датчики фирмы Pyronix, как и традиционные аналоговые детекторы других производителей, содержат фильтрующие цепи, необходимые для уменьшения уровня сигналов вне указанного диапазона. Однако в дополнение к этому датчики английской фирмы обладают уникальной особенностью. увеличивая тем самым отношение порог/шум и сохраняя разницу порог/сигнал постоянной по величине.

Стоит отметить также, что ПИК детекторы многих других производителей имеют Pyronix предлагает ПИК детекторы с дальностью действия до 15 метров. Дело в том, что некоторые производители в качестве одной из мер ослабления помех на разностное значение сигнала покоя и порогов срабатывания применяют занижение общей чувствительности датчиков, что неизбежно сказывается на его максимальной дальности действия. Детектор может перейти в состояние тревоги не только под влиянием внешних факторов. В результате IFT позволяет детекторам Pyronix устранять последствия и этого явления.

 DET

DET — Срабатывание по импульсу любой полярности

Режим срабатывания детектора на пересечение только одного положительного или отрицательного сектора зоны чувствительности, что соответствует максимальной эффективности. Как правило, максимум эффективности у многих детекторов других производителей соответствует режиму срабатывания на пересечении всего сектора (двух полярных рубежей).

 SPP

SPP — Алгоритм чередующихся знаков

Второй запатентованный метод обработки сигналов. Излучение от двух близко расположенных источников инфракрасного излучения, пройдя через оптическую систему детектора, образует две проекции: одна из них совпадет с первым, а другая со вторым PIR-элементом датчика. Электрическая схема выбрана таким образом, что при попадании сигнала на эти элементы получаются сигналы различной полярности.

При использовании функции SPP состояние тревоги активируется логической схемой детектора только если сигнал последовательно пересекал пороговый уровень противоположных знаков: "+ -" или "- +". Последовательности "+ +" или "- -" переводят "счетчик" в начальное состояние.

 SPG

SGP (Sequences of Group Pulse) — Счетчик групповых последовательностей

Инновационный алгоритм, объединяющий метод SPP и метод цифрового подсчета импульсов.

Детектор подсчитывает только группы импульсов, имеющих противоположную полярность. Состояние тревоги возникает при появлении трех таких групп в течение установленного периода времени. Например: "- +", "- +", "- +". Отметим, что последовательность "+ -", "- +", "+ -", которая может быть использована злоумышленником для обмана SPP-алгоритма, также приведет к возникновению тревоги. Данная последовательность носит название Z–последовательности. Такая последовательность позволяет нарушителю обмануть детекторы, в которых реализован алгоритм подсчета 3 разнополярных импульсов обнаружения. Суть его в том, что нарушитель не просто пересекает зону обнаружения по прямой, а делает зигзагообразные движения: после выхода из зоны одной линзы- сектора, он на полшага возвращается обратно, чтобы детектор выработал 2 однополярных импульса обнаружения, что приводит к обнулению счетчика.

Конечно, уникальные методы обработки сигналов - не единственное достижение компании, снискавшей репутацию производителя детекторов высшего уровня качества. Подтверждением этому служат конструктивные и функциональные особенности пассивных инфракрасных датчиков Pyronix.

 DPC

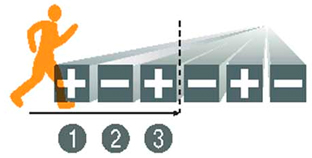

DPC (Digital Pulse Counter) — Цифровой подсчет импульсов

Под DPC подразумевается фиксация цифровым способом числа превышения порогов срабатывания наводимым сигналом. Цифровой счетчик градуируется на заданное число импульсов, необходимых для срабатывания детектора в заданном интервале времени.

APC

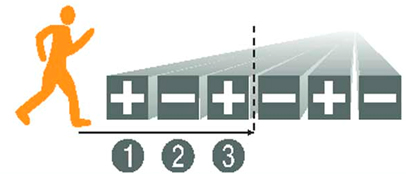

APC (Analog Pulse Counter) Цифровой подсчет импульсов

Под APC подразумевается фиксация аналоговым способом числа превышения порогов срабатывания наводимым сигналом. Аналоговый счетчик градуируется на заданное число импульсов, необходимых для срабатывания детектора в заданном интервале времени

 Pet immune

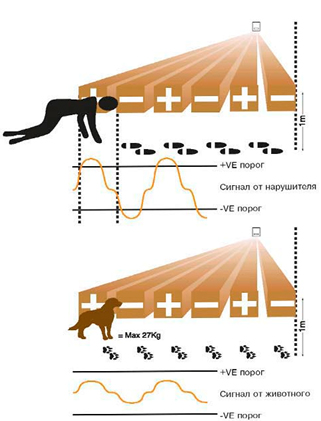

PI (Pet Immune) — Технология вариативного иммунитета к животным

Датчик анализирует наводимый сигнал и определяет по уровню инфракрасного излучения, исходящего в пределах 1м от пола, что масса нарушителя достаточна для срабатывания. Если масса меньше чем 27кг (Colt Quad PI, Magnum PI), 36 кг (Enforcer PI) или 45кг (Equinox PI), то детектор не меняет своего состояния.

 ATC

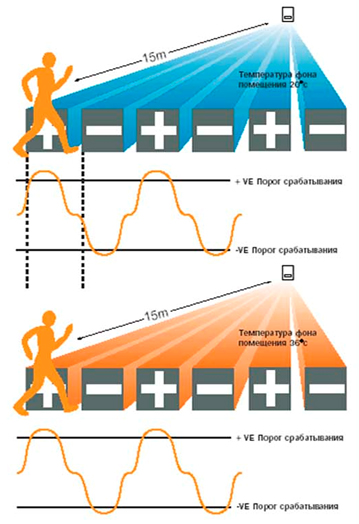

ATC (Automatic Temperature Compensation) — Упреждающая температурная компенсация

Уменьшение разницы температур тела человека и фона, возникающего при повышении температуры с 20°C до 35°C, приводит к сильному снижению уровня наводимого сигнала.

Схема температурной компенсации Pyronix автоматически поддержать прежнее (как при 20°C) соотношение уровня сигналов и порогов срабатывания и сохранить нормальную способность детектора к обнаружению нарушителя при повышенной температуре фона.



DTC (Digital Temperature Compensation) — Цифровая температурная компенсация

Когда детектор используется в окружающей среде с повышенной темпаратурой, эта технология в цифровом виде позволяет регулировать чувствительность датчика и удерживать ее в нужном диапазоне, даже когда температурный фон комнаты почти равен внешней температуре тела человека 32°C (внутренняя температура тела = 37°C).

Гарантирует постоянную оптимальную работу детектора.

 TQ

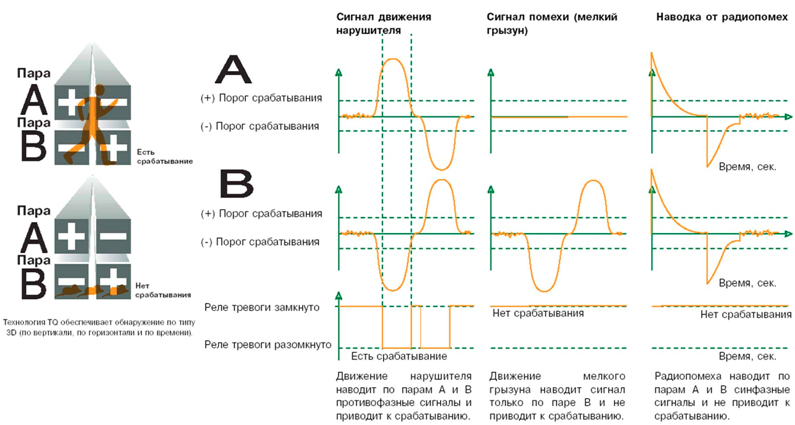

TQ (True Quad) — Четырехплощадный сенсор

Обеспечивает обнаружение блокирования детектора до 15 м. в режиме охраны "снято с охраны". Если охраняемая область будет заблокирована, когда система переходит в режим "взято на охрану", то постановка на охрану будет невозможна, пока блокирующий элемент (например, коробка с товаром на стеллаже) не будет удален.



Tricover mode — Режим тройного подтверждения

Тройное подтверждение гарантирует, что тревога не будет активирована, если все 3 области извещателя не будут активированы в специфической последовательности.

Предоставляет беспрецедентную стабильность работы в любых условиях (применена, например, в детекторе TMD15 ).



AMD (Anti-masking detection) — Обнаружение маскирования

Предназначен для помещений требующих включает антимаскирующий режим: активируется отдельное реле и выход неисправности.



TMD (sequential confirmation) Mode — Режим последовательного подтверждения

2 независимых извещателя в одном корпусе, с неперекрывающимися областями обнаружения и отдельные выходы реле обеспечивают простое решение последовательного подтверждения.



AST (Active self test) — Активное самотестирование

При более 5 часов извещатель перейдет в режим проверки работоспособности инфракрасного и микроволнового канала обнаружения.



BDI (background indicator) — Индикатор уровня фонового сигнала

Оригинальное нововведение, запатентованное фирмой Pyronix. В этом режиме детектор регистрирует фоновое тепловое излучение окружающего пространства и информирует о его уровне свечением специального светодиода. Такая функция служит для оказания помощи специалисту по установке охранной системы в выборе метода обработки сигнала, оптимального для конкретных условий.


Индикация "Память Тревоги" (С+)

Функция запоминания детектором состояния тревоги за период охраны.

Функция полезна в случаях, когда в одном шлейфе находится более одного извещателя. При снятии системы с охраны она позволяет определять детекторы, которые запомнили состояние тревоги по их постоянно включенной индикации.

Помимо традиционной функции, широко известной как "память тревоги" ("latch"), некоторые модели детекторов Pyronix при включении их в одну охранную зону могут сигнализировать о факте их первого срабатывания.



Дистанционный контроль индикации (E-)

Если в детекторах большинства производителей отключение индикации Pyronix существует возможность ее дистанционного включения с контрольной панели на период проведения тест-прохода.

Если представить, что система охраны может насчитывать сотни ПИК извещателей, то регулярное проведение тест-прохода без такой функции представляет непростую задачу и может потребовать привлечения к ее осуществлению нескольких сотрудников безопасности на ощутимый интервал времени.

 Экранированное реле

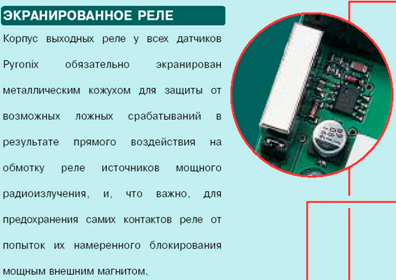

Экранированный релейный выход "Тревога"

Реле всех детекторов Pyronix экранированы металлическим кожухом с целью защиты реле от возможных ложных срабатываний в результате прямого воздействия на них источников мощного радиоизлучения, а также для предохранения контактов реле от попыток их намеренного блокирования внешним магнитом.

 Герметичная оптика

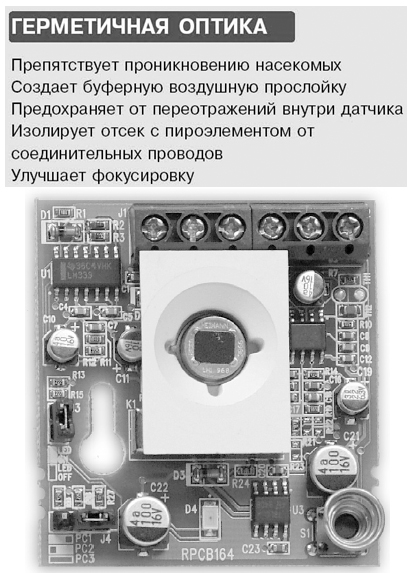

Sealed Optics — Герметичная оптика

Наличие специальной камеры, расположенной между линзой и PIR-элементом, препятствуют эффектам, которые могут привести к неудовлетворительной работе детектора:

  • тепловые потоки, являющиеся результатом нагревания электрических компонентов;
  • попадание насекомых на чувствительные сенсорные элементы;
  • возможные переотражения инфракрасного излучения от внутренних частей детектора.
 Pyronix_BreakGlass

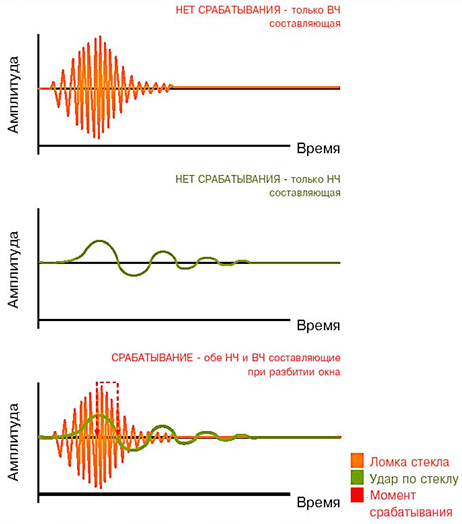

BreakGlass — Технология обработки сигнала определения разбития стекла

Конструкторы компании Pyronix в процессе разработки своего акустического детектора пришли к выводу, что необходимо существенно изменить общепринятый алгоритм обработки сигналов.

Дело в том, что все предыдущие разработчики исходили из того факта, что при разбитии оконного стекла процесс протекает следующим образом. В первый момент возникает фронт высокого давления, вызванный прогибом стекла, затем стекло ломается, образуя высокочастотный сигнал звукового диапазона, и на заключительной стадии падения осколков на пол возникает широкий спектр опять же в области высоких частот. Поэтому в большинстве алгоритмов обработки сигналов первоначально анализируется низкочастотная–инфразвуковая составляющая сигнала, а затем через определенный период времени производится анализ верхнего участка звукового диапазона.

Но, как считают конструкторы Break Glass 2000, BG16DF, на самом деле детектор должен сначала анализировать высокую частоту, а затем низкую. Pyronix воплотили в BG-2000, BG16DF и запатентовали следующий алгоритм: сначала происходит анализ верхних частот, а в момент регистрации низкочастотной составляющей схема обработки формирует сигнал тревоги. В результате использования такого алгоритма не только повышается вероятность выдачи безошибочной тревоги во многих ситуациях разбития стекла и для практически всех, наиболее используемых типов и размеров стекол, но и появляется возможность регистрации факта вырезания стекла, что абсолютно недоступно для аналогичных детекторов других производителей.
